【干貨】折帶式轉鼓真空過濾機的機理
發布時間：2016/09/09 點擊量：
一、折帶式轉鼓真空過濾機的作業原理和構造
折帶式轉鼓真空過濾機的首要部件是一個掩蓋有濾布的轉筒。轉鼓的一部分浸入濾漿中，真空泵經過管道從轉筒內部，并由真空泵排出機外，濾渣則為濾布所截留，從而使液、固相得到別離。

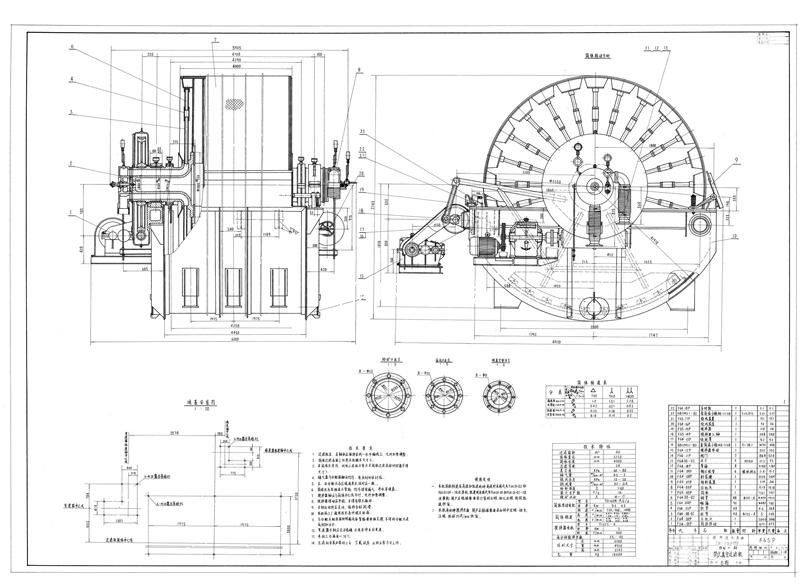

折帶式轉鼓真空過濾機首要由轉筒2、分配頭3和濾漿槽5構成。
轉筒是一個能滾動的水平圓筒，其外表掩蓋一層金屬網，網上掩蓋濾布，濾布常選用帆布或金屬絲織布。金屬網的作用是支持濾布。轉筒內被等分紅許多相互不相通的扇形格，并經過分配頭別離與濾液罐、洗水罐和緊縮空氣源相通。轉筒反轉時，扇形格內替換處于真空或加壓狀況。過濾時，轉筒的下半部浸入濾漿槽5中。浸沒于濾漿中的過濾面積約占全部面積的30~40％。濾漿槽中設置有拌和器7，用以拌和濾漿使之均勻。
轉筒由電動機經過傳動組織驅動反轉，轉速為0.1~3轉／分。每旋轉一周，對任何一部分外表來說，都依次閱歷過濾、洗刷、吸干和去渣階段。轉筒按不一樣的技術操作也分為過濾區、脫液洗刷區、脫水區和濾渣剝離區這四個區。
折帶式轉鼓真空過濾機作業時，處于過濾區(甲)的扇形格浸入濾漿中，并與真空源相通，濾液在負壓作用下穿過濾布進入扇形格內，再經分配頭上的管道排出。因脫液洗刷區(乙)的扇形格內仍處于負壓狀況，故可將剩余濾液吸盡，洗刷水由噴頭噴出，對濾渣進行沖刷。脫水區(丙)的扇形格也處于負壓區，它使濾渣完全脫水枯燥。在濾渣剝離區(丁)內，其扇形格與緊縮空氣源相通，高壓空氣把已被吸干的濾渣吹松。因為轉筒的旋轉，濾渣隨同濾布在經過刮刀時，因機械力的作用使濾渣得到剝離。這樣便完成了一個過濾循環。每旋轉一周，就閱歷了一個操作循環。在任何剎那間，對全部轉筒來說，各部分外表都在進行著不一樣階段的操作。
二、折帶式轉鼓真空過濾機的首要作業部件
1．轉筒
轉筒是過濾機的要害部件。它是一個圓柱形筒體，其長度與直徑之比約為1／2~2，通常長度為0.5~6米，直徑為1~3米，過濾面積為5~40平方米。它常用普通鋼板或不銹鋼板卷焊而成，并請求筒身圓整和潤滑。筒身內壁焊有加強圈以添加剛性。筒身內沿徑向用薄鋼板分隔成若干扇形格，各扇形格所占的圓心角持平。各扇形格之間嚴厲密封而互不相通。
每個扇形格均有管道通向轉筒兩頭的分配頭上的滾動盤，并與滾動盤上相應的孔嚴密結合。管道的資料常用銅管或不繡銅管。
轉筒兩頭由端蓋封壓，通常用鋼板制成。它能增強筒身的剛度，并使筒身內分隔成嚴密的互不相通的操作區域。
2．分配頭
分配頭的作用有兩個：一是使真空源與過濾區、脫液洗刷區和脫水區相通而構成負壓；另一是使濾渣剝離區與緊縮空氣管連通，使濾渣被吹松而利于掉落。
分配頭由一安裝在轉筒上的滾動盤和一個與之嚴密接合的固定盤構成。滾動盤上的孔與轉筒內部的扇形格聯通，故每一孔各與轉筒外表的一段相通。固定盤上有三個凹槽，別離與通至濾液罐2、洗水罐3的兩個真空管路及緊縮空氣源1連通。當固定盤上的凹槽與滾動盤上的某幾個孔相遇時，便使轉筒外表別離處于不一樣的操作區域。而固定盎上的空白方位與滾動盤的小孔相遇時，則轉筒外表相應的區域便停止作業。這是一個過渡區，免使兩個操作區域相互勾結。
滾動盤和固定盤的資料常為不一樣商標及成分的耐磨銅合金。兩者的滑動摩擦面有必要密合，且有恰當?shù)臐櫥９潭ūP對滾動盤需求有恰當?shù)膲毫?，通常由可調理的緊縮繃簧操控。
3，濾漿槽
濾漿槽的作用是盛裝濾漿，并支承轉筒。它是一個半圓形的開口長槽，濾漿進口管通常沒在槽后側中部。濾漿慢慢流入槽內，其流向與轉筒轉向相反，以使濾漿分布均勻。
濾漿槽上除設有濾漿溢流口外，還要設置液面主動調理組織來操控濾漿的進入量，以堅持濾槳液面的安穩。過濾機轉筒前后軸承及滾動設備均支承在濾漿槽前后旁板的機架上。因而，槽體應有必定的剛度，避免設備在運送及作業過程中發作槽體變形。濾漿槽底部通常裝有拌和器，以防止濾漿在槽底發生沉積。
三、折帶式轉鼓真空過濾機的作業特色和運用保護留意事項
折帶式轉鼓真空過濾機的長處是操作連續主動、濾布消耗量少、勞動強度低、勞動條件好和生產能力大。但缺點是體積較大、能源消耗大、濾漿的溫度不能太高和過濾的推動力不夠大等。
它特別適用于大規模處理固體物含量很大的懸浮液。在食品工業中常用于甜菜榨糖、淀粉等的脫水以及蛋白液的過濾等。
在運用和保護上應留意：
(1)開機前，要全部查看機器：傳動部件應靈活滾動；一切緊固螺栓不得松動；各管道應疏通，閥門應調理正常。
(2)真空體系是過濾機的要害，應使真空度到達技術請求，并不得有任何走漏。
(3)筒身內各扇形格相互間不得相通，要先試車查看其密封狀況。其它一切密封件均應合作嚴密。
(4)轉筒浸入濾漿的深度要視其過濾特性來決議。關于很容易生成濾渣的濾漿，浸沒率可小一些。常用的浸沒率為20~40％。
(5)分配頭的滾動盤和固定盤間歸于滑動合作。因為它既與真空源相通，又與緊縮空氣源相通而使壓力差很大，故接合面有必要潤滑和平坦。應留意調理繃簧壓力，并給以恰當潤滑。
(6)濾布在作業一段時刻后(時刻視濾漿的性質而不一樣)，因其毛細孔被固體微粒阻塞而影響過濾的正常進行故要定時取下洗刷潔凈。
(7)轉筒的轉速取決于濾漿的性質。濾漿濃度高，轉速可快一些；反之，則應低一些。
(8)濾渣的厚度，通常操控在20毫米以下。關于難過濾的膠質濾漿，濾渣厚度應小于10毫米。
(9)刮刀與濾布之間的間隔太大會影響卸渣作用，太小又會損壞濾布，通常為2~5毫米。
(10)作業結束，要完全清潔濾布和濾漿槽等機件，以備下次運用。
